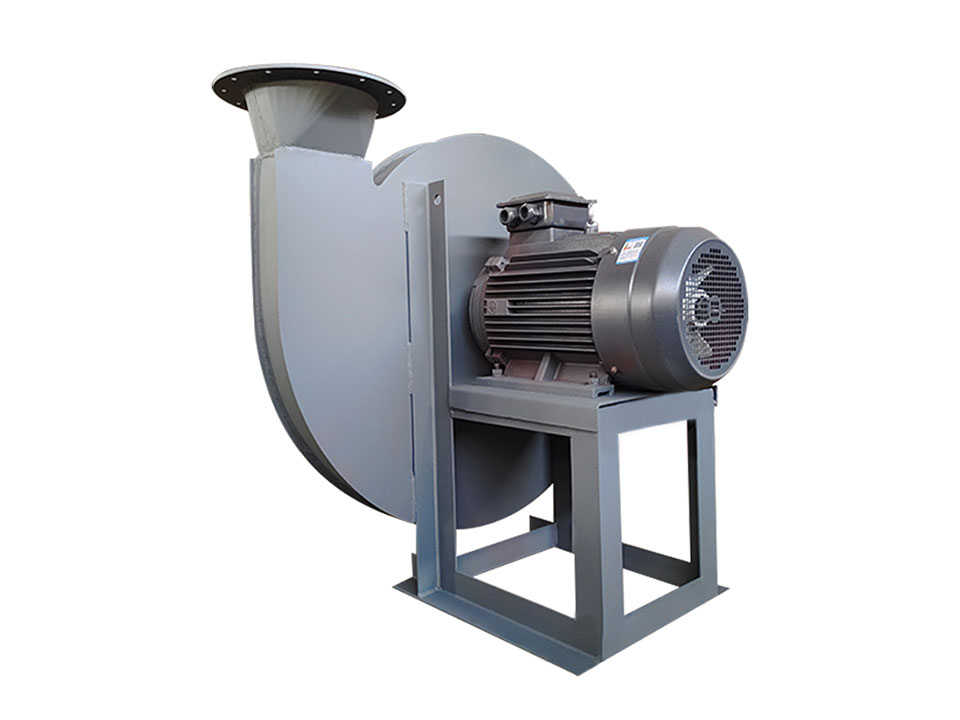

9-26离心通风机

用途

9-19、9-26型高压离心通风机，一般用于锻冶炉及高压强制通风，亦可广泛用于输送物料、空气及无腐 蚀性、不自燃、不易爆、不易挥发、不含粘性物质之气体。介质温度一般不超过50℃（至高不超过80℃），介质中尘土及硬质颗粒物含量不大于150mg/m³。

结构

№4～6.3主要由叶轮、机壳、进风口、支架等组成；№7.1～16主要由叶轮、机壳、进风口、传动组等组成。

叶轮——9-19型风机叶片为12片，9-26型风机叶片为16片，均属前弯型。叶轮扩压器外缘高圆周线速度得超过140m/s。叶轮成型后经静、动平衡校正和超速运转实验，故运转平稳可 靠。

机壳——用普通钢板焊接成蜗壳形整体。

进风口——做成收敛式流线型整体结构，用螺栓固定于前盖板上。

传动组——由主轴、轴承箱、联轴器等组成。主轴由质优钢制成，轴承箱整体结构，采用滚动轴承，用轴承润滑脂润滑。
